       众所周知，ANSYS装配不同源的几何模型时可以通过先网格后装配的方法，即通过mechanical model模块导入不同源的几何模型，每个几何模型生成网格，然后对这些网格进行装配，流程如下：

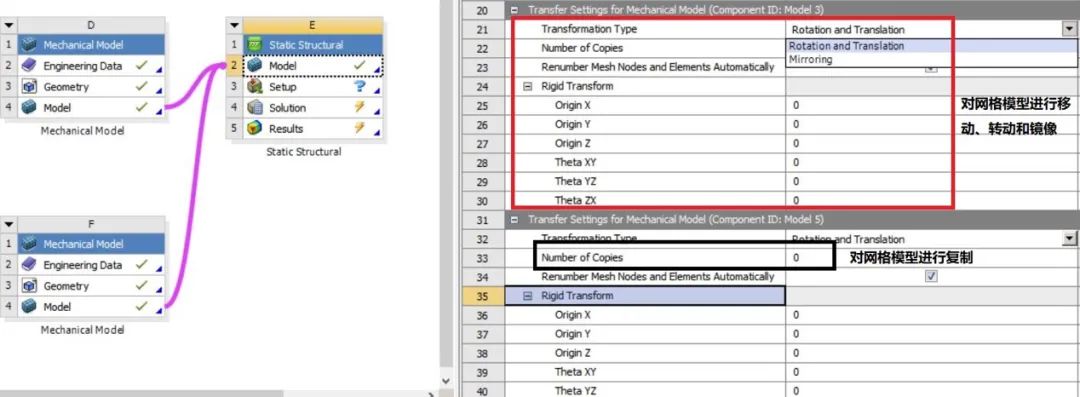

       装配过程中可以根据需要对模型进行平移、转动、复制和镜像，尤其是复制网格功能，方便对重复性的网格进行操作且保持网格一致性，非常适合于电子封装行业。例如下图的封装，通过网格装配操作，可以生成如下的网格：

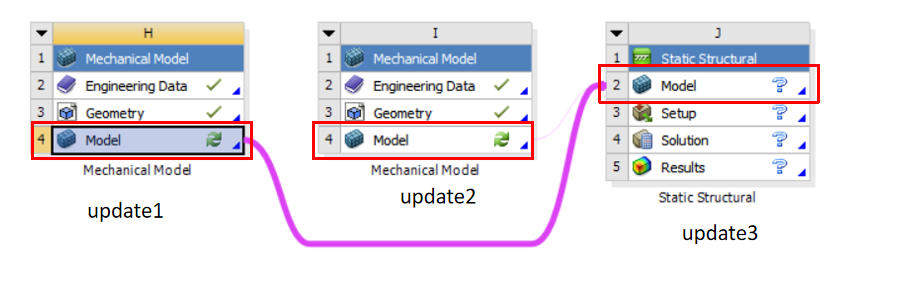

       但是如果装配的是不同来源的几何模型，由于装配过程中需要对每个mechanical model模块进行update，相对来说比较耗时。

       2022R1版本针对几何模型的导入改进了这个问题。新版本中Mechanical界面中新增了几何导入（Geometry Imports）功能。该功能使用“先装配，后网格”工作流程，大大减少了模型的装配时间。一方面，它能够直接在Mechanical界面中相继导入多个几何模型（如果导错可以替换已有的零件），然后结合part transform 功能直接在mechanical界面中完成新模型的装配；另一方面，用户可以在既有的分析模型基础上，陆续新增其他的几何模型，而无需返回CAD界面进行操作。具体装配操作流程可见如下视频：

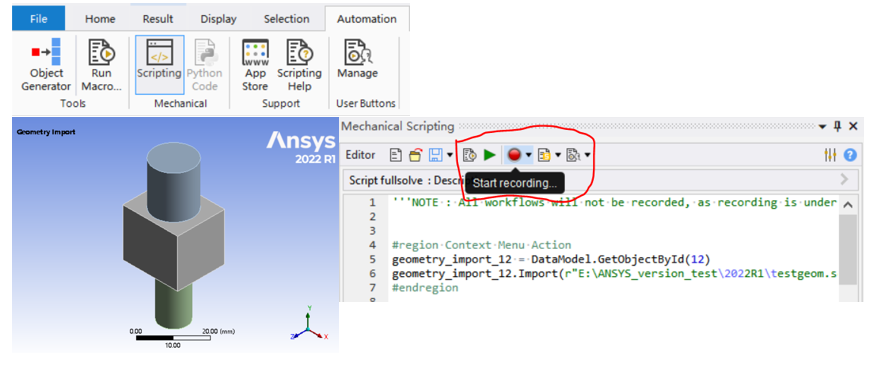

       另外，几何导入Geometry Import是一个可以被完整记录的特征，它可以通过automation选项卡中script功能对该过程进行脚本录制。如图所示：

       结合mechanical其他过程脚本录制和API编辑功能，只需做小小的修改，可以帮助客户实现从导入几何到求解过程重复流程的固化，大大提高工作效率，如下视频所示：

       总结：ANSYS 2022R1新版本Mechanical界面中引进几何导入（Geometry Imports）功能，可以使用户跳过CAD操作平台，在Mechanical界面对模型进行再装配，大大简化和统一了多个几何源导入Mechanical 的工作流程，减少了模型的装配时间。另一方面，该功能可以被录制脚本，为客户后续固定化操作流程从几何导入源头开始搭建好了平台，是新功能亮点之一。
