ANSYS Fluent Meshing 2022 新功能介绍

微信扫描下方海报二维码,回复关键词,即可领取完整版PDF资料!

ANSYS Fluent Meshing 2022 新功能介绍


资料内容概览:

一、用户交互更新

Workflow Editor可更换位置

       支持把Workflow Editor移动到需要的位置,同时也可以调整它的大小。

ANSYS Fluent Meshing 2022 新功能介绍

浅色主题

       浅色主题下,模型网格画好之后,更容易观察到网格边界的特征。

ANSYS Fluent Meshing 2022 新功能介绍

文件管理

       可以在工作目录创建临时文件夹,不管是Windows、Linux都可以使用。

通配符组合

       支持把通配符跟运算符结合起来,从而进行更复杂的边界的筛选。

Prepare for Solve

       支持边界名称清理-TUI命令。


二、WTM功能更新

以独立任务导入BOI

       可以把BOI单独保存成独立的文件,甚至是网格文件,作为BOI的标识来进行区域识别,然后来进行网格填充。

尺寸函数

       可以避免局部区域过度加密。

ANSYS Fluent Meshing 2022 新功能介绍

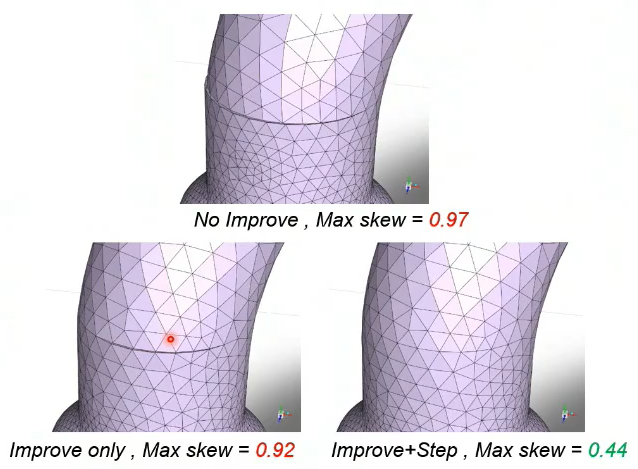

移除扁长几何特征

       通过Steps筛选之后,把扁长的网格用网格塌陷collapse方法,把狭长的网格删除。

ANSYS Fluent Meshing 2022 新功能介绍

边界层

       可以控制边界层的控制文件的写入和读取。支持读取现有的.pzmcontrol文件。

体网格阵列

       Surface Mesh允许添加自定义阵列形式、命名规则。

ANSYS Fluent Meshing 2022 新功能介绍

区域管理

       新版本把Separate功能默认是no。以label的方式而非zone来筛选需要的边界,支持包含多个实体的Label。

Interface Connect

       有自动和手动两种方法。

Non-Conformal Mesh(测试版)

       主要是为了解决多个对象之间,使用非共节点的网格连接。

Multizone(测试版)

       可以用自动的方法来进行结构化网格的划分,然后再跟周围的Tetra/Hexcore主体网格连接。

ANSYS Fluent Meshing 2022 新功能介绍
