ANSYS逆向分析功能介绍
单份价格:
市场价:

份数: - + 件(库存件)

ANSYS逆向分析功能介绍

介绍


No.1

逆向求解背景介绍


传统(正向)分析和逆向分析之间的基本区别在于初始几何状态。

传统正向求解过程

初始几何形状在加载条件下发生变形,并根据变形几何形状对结果进行评估。


而在某些情况下,零件已经在荷载作用下设计好了,并且有了变形的几何形状,但是未变形的参考几何形状和变形的输入几何形状上的应力/应变是未知的。


在这种情况下,需要用到逆向分析,以找到参考几何和应力/应变相关的变形输入几何。

什么是逆向分析

通过在一组负载下已经产生变形的初始几何,求解未加载状态下的几何(也称为参考几何)的过程。


逆向分析仅适用于应变、位移或转动足够大,需要将变形几何与未变形参考几何区分开的几何非线性问题。


ANSYS逆向分析功能介绍
ANSYS逆向分析功能介绍

正向求解和逆向求解


逆向求解法在生物力学模拟中很有用。

在生物力学模拟中,输入的几何图形一般由医学扫描图像组成,且模型已经变形并承受载荷。


在这种情况下,如果要确定由于进一步载荷加载产生的几何变形和应力应变,需要使用非线性静态分析反解的方法来恢复未变形的参考几何形状,然后使用正向求解分析来进行进一步的加载。

ANSYS逆向分析功能介绍ANSYS逆向分析功能介绍



此外,在叶轮机械工程中,热态-冷态法是常用的转子叶片设计方法。

代表原始形状的转子叶片几何形状被称为冷态几何,而在工作条件下的形状被称为热态几何。


设计师一般从叶片的热态几何形状开始,通过迭代的设计优化来确定最终冷态几何形状。是一个以简单梁模型代替的典型的叶片冷态设计工作流程。

ANSYS逆向分析功能介绍

热态-冷态工作流


迭代法的第一步是施加气动、向心等载荷重新求解热态几何,得到两倍变形的热态几何。

然后将该分析的位移结果应用于原始热态几何模型的反方向上,得到了1代冷态几何模型。

1代冷态几何再次受到相同的载荷,以获得1代热态几何。

然后将该1代热态几何与原始热态几何进行比较。如果差异够小可接受,该1代冷态几何被认为是最终的冷态几何;否则,将根据差异更新1代冷态几何,并继续此过程,直到获得可接受的冷态几何为止。

通过迭代方法获得所需精度的冷态几何过程非常费时和消耗资源,因为每个迭代都是一个可能涉及许多子步的非线性求解过程。现在通过反解法,ANSYS可以在单一的求解分析中获取冷态几何。



No.2

ANSYS逆向求解操作步骤


在ANSYS中执行逆向求解的过程,和正常的正向求解过程无异,不同的是需要在Analysis Settings的Advanced卡片中将“Inverse Option”属性设置为Yes


一般情况下,逆向分析只有一个载荷步,用户可依据实际情况设置逆向求解的End Step。


例如当您需要了解额外负载下的结构响应时,可以在逆向分析后进行正向求解。通过将End Step设置为小于求解载荷步,就可以执行这种类型的分析。分析开始时,输入的几何图形已经在指定的加载条件下发生了变形。在正向求解步骤开始时,求解器将位移重置为零,并从输入几何图形开始。


注意 1:


End Step的默认值是1,如果更改,需要启用Beta选项(option-apperance)。

ANSYS逆向分析功能介绍


注意 2:


逆向求解分析载荷的加载方向:力驱动,加载方向从求解几何到输入几何,即载荷方向相同;位移驱动,加载方向从输入几何到求解几何,加载方向相反。

ANSYS逆向分析功能介绍



No.3

结果输出和解读


逆向求解得到的变形结果,表示模型相对于输入几何形状的变形。变形结果绘制在求解几何上。


ANSYS逆向分析功能介绍


所有其他结果项(如应力、应变、探针等)都绘制在分析的输入几何图形上。


ANSYS逆向分析功能介绍

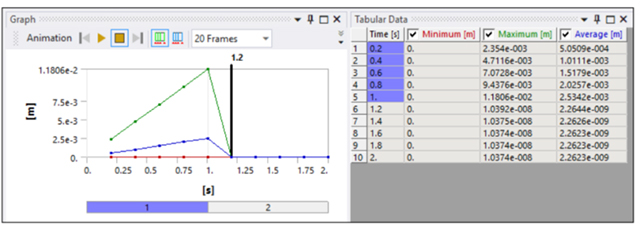

反解过程中产生的结果在图形和表格数据窗口中以彩色高亮显示。


ANSYS逆向分析功能介绍


您可以通过在逆向求解载荷步中,选择某个状态变形结果,右键Export > STL来保存求解出的几何模型/参考几何模型。
