Fluent Meshing多面体网格测评
单份价格:
市场价:

份数: - + 件(库存件)

Fluent Meshing多面体网格测评

介绍

网格是大部分ANSYS软件求解的基础,一套好的网格不仅需要较高的网格质量,同时也需要注意网格数量。对于CFD工程师来说,基本上一半以上的时间都花费在处理网格上。因此合理的选择网格工具可以极大提升工程师的工作效率以及计算机的计算效率。

Fluent Meshing多面体网格测评

从R18.0开始,ANSYS CFD产品的打包方式发生了很大改变,ANSYS CFD中的网格目前包含了多种网格工件,包括ICEM CFD,ANSYS Meshing, Fluent Meshing以及TruboGrid等。这些软件中,除了TruboGrid是旋转机械专用网格工具之外,其余三款软件都是通用网格工具。

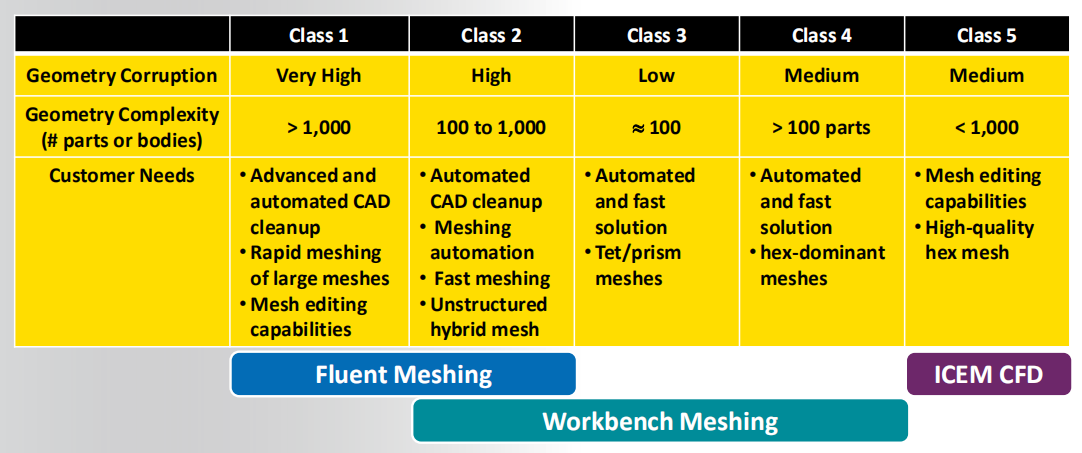

从我个人的理解来看,目前情况下,ICEM-CFD被定位为ANSYS流体软件系统中的结构化网格专用工具,ANSYS Meshing作为一般几何的网格前处理工具,而Fluent Meshing则被推荐用于复杂几何以及网格数较多的情况下。ANSYS后续网格工具发展的重点也是Fluent Meshing。三种网格工具大概的试用场景如下:


Fluent Meshing多面体网格测评


ANSYS Meshing以及ICEM-CFD。相信ANSYS meshing和ICEM-CFD大家都比较熟悉,今天主要为大家带来的是Fluent Meshing相关内容的介绍。


Fluent Meshing是为Fluent软件自带的高级非结构化网格划分工具。可以在单独使用也可以在workbench平台中打开,并可以通过脚本编写实现批量运行。


ANSYS Fluent Meshing支持多种CAD与网格输入格式。能单独的增加/修改几何实体,综合诊断工具可以自动检查、修复以及改进表面,可以查找间隙、自由边以及角度较差的区别,可以极大的减少甚至移除对上游CAD工具的需求。多样体的体网格生产方式可以有效的控制网格尺寸与网格质量,极大的简化前处理工作。

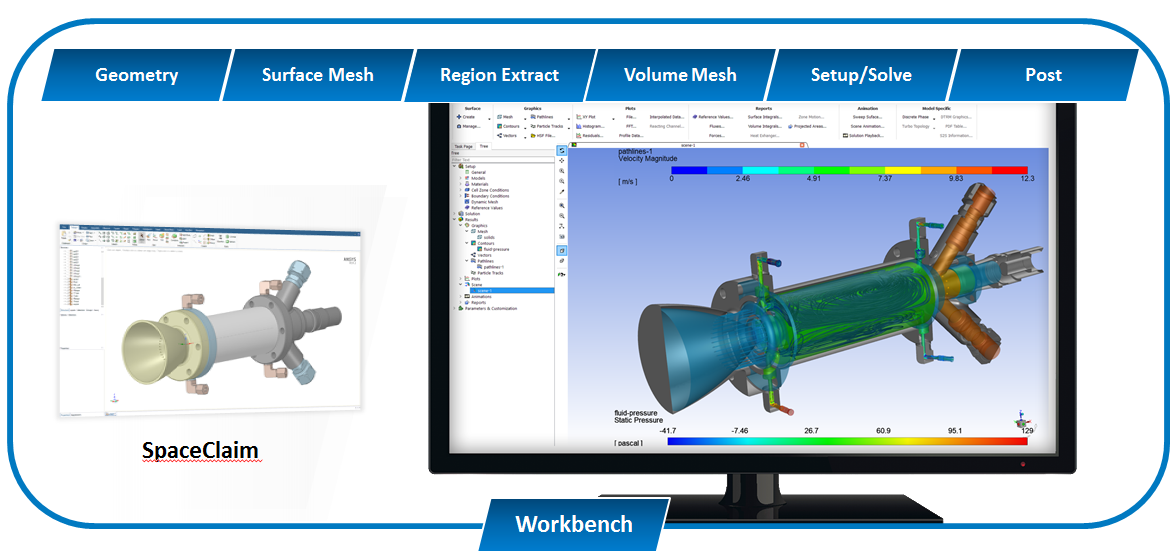

在最新版的ANSYS 2019 R1中,就网格前处理以及求解的流场,ANSYS又做了进一步的优化。实现了一界面完成从几何到网格再到求解的流程。

Fluent Meshing多面体网格测评

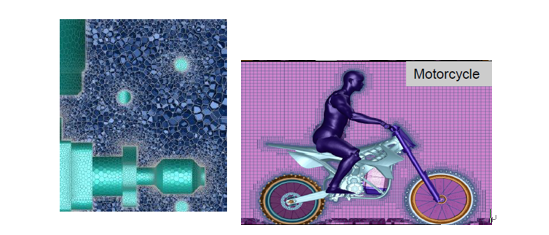

除此之外,ANSYS Fluent Meshing的多面体网格功能,还可以进一步减小网格数量,提高求解精度。


本文将以汽车外流场计算为例,对比ANSYS Meshing的四面体网格,ANSYS Fluent Meshing多面体网格以及ANSYS Fluent Meshing的马赛克(Mosaic)网格。


一、几何处理



Fluent Meshing多面体网格测评

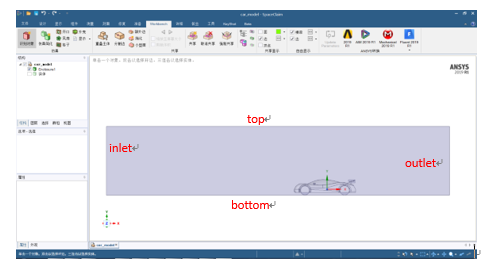

在SCDM中,封闭汽车模型的外流场域。并对车体简化。进行完几何前处理之后,对整个区域的网格进行命名。


二、网格划分


在SCDM中,点击2019 R1可以进入workbench界面,进行后续的处理,点击Fluent 2019 R1可以进行Fluent Meshing界面中,进行后续的处理。


1)  ANSYS Meshing网格划分

Fluent Meshing多面体网格测评

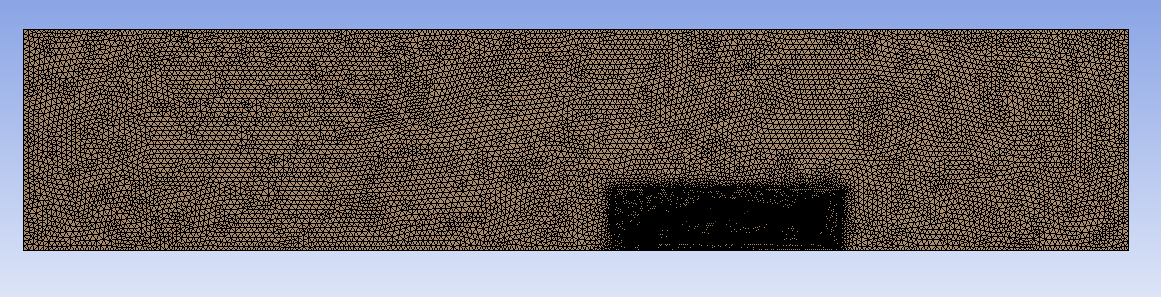

最大网格尺寸设置为200mm,对车体区域进行加密,网格尺寸设置为40mm,对车体表面生成边界层网格,最终网格数量34,490,699,考察网格扭曲度:最大skewness=0.978。


2)  Fluent Meshing网格划分


Fluent Meshing多面体网格测评

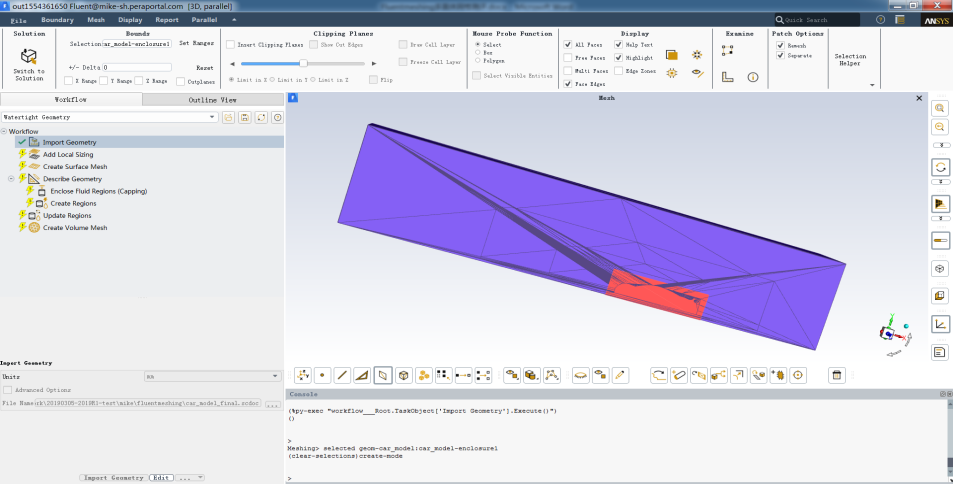

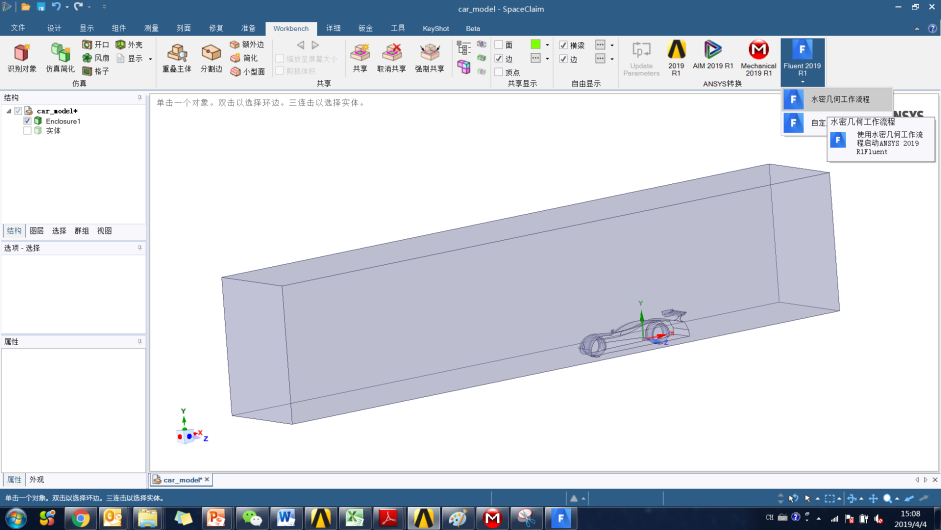

在SCDM中选择Fluent 2019 R1,选择其中的水密体(Watertight)工作流程。跳转到Fluent Meshing中。


Fluent Meshing多面体网格测评


目前Fluent Meshing的workflow主要适用于watertight的结构。watertight的结构主要是指几何体相对封闭,不需要做过多几何前处理或已经在SCDM中做好前处理的几何。


之前各版本的Fluent Meshing在操作性上存在较多的不便利,但是workflow的开发使得Fluent Meshing得到了极大的提升。用户可以根据workflow逐步进行操作,从而得到网格。


Fluent Meshing多面体网格测评


Ø  Add Local Sizing:

可以根据具体的情况对某些位置局部加密。方式有Body size;Face Size;BOI等。


对于本案例,我们主要是针对车体部分进行BOI的网格加密,加密尺寸和ANSYS Meshing一样选择40mm。


Ø  Create Surface Mesh:

在此命令中可以设置全局网格尺寸,并生成面网格。生成面网格需要输入最小网格尺寸、最大网格尺寸、增长率以及相应加密的Size Function。


对于本案例,最小尺寸设置为1,最大尺寸设置为200,Size Function选择曲率加密以及间隙加密。


设置完相关参数之前,则可以快速得到面网格。在TUI命令栏可以得到面网格的质量。一般情况下面网格的质量不得低于0.85。若面网格的质量低于0.85,则需要Improve网格质量。


Ø  Describe Geometry:

Watertight的Workflow中支持三种类型的几何体导入。


1)单独的结构域。对于这种类型的几何,Fluent Meshing需要找到进出口边界进行封闭并抽取流体域;2)单独的流体域。对于这类几何,Fluent Meshing直接进行后续体网格的划分;3)既有流体域也有结构域,Fluent Meshing对两个域进行划分。


Ø  Update Boundaries:

在此命令中对case的边界条件进行区分,并选择相关的边界条件类型。


Ø  Update Regions:

在此命令中对case的流体域进行区分,并选择相关的流体域的类型。


Ø  Create Volume Mesh:

在此命令中,基于之前生产的面网格,进行相关体网格设置。可以选择生成网格的类型,网格的增长率以及相关边界层网格的设置。

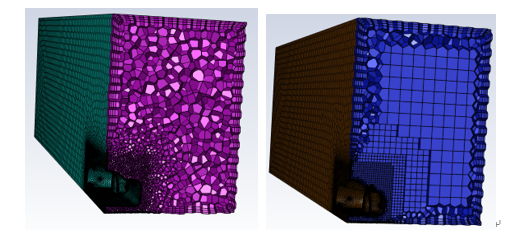

为了对比不同网格类型的计算方式,文中分别采用多面体网格以及六面体核心的多面体网格进行了体网格划分。

Fluent Meshing多面体网格测评

     多面体网格                六面体核心多面体网格

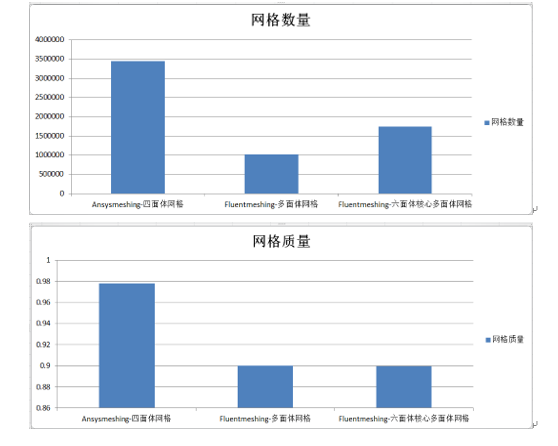

对比三种网格,我们可以得到:

Fluent Meshing多面体网格测评

三种网格中,ANSYS Meshing划分的四面体网格数量最多,但质量最差;而Fluent Meshing划分的两种网格中,纯多面体网格的网格数要少于六面体核心的多面体网格,质量的话,而且差不多,扭曲度均小于0.9。

三、求解


在Fluent Meshing或ANSYS Meshing中完成网格划分后,将网格导入到Fluent中进行计算。若采用Fluent Meshing作为网格划分工具,则可以直接在界面中选择Switch to Solution。


Fluent中的求解采用coupled的耦合方式,勾选伪瞬态算法。车速设置为40km/h,采用半车模型,对称边界条件。


为了保证计算时间的可比性,将收敛参数提高两个数量级,迭代步数选择为1000步。

版本:2019 R1;

并行:4核

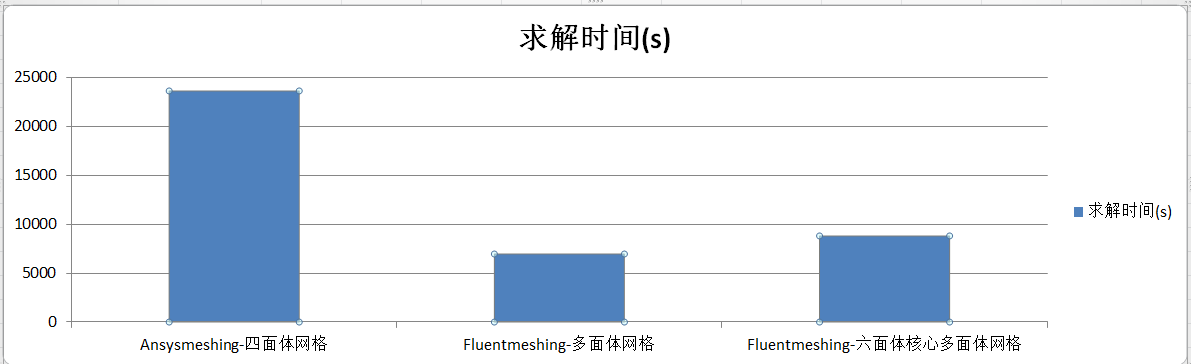

计算时间对比:

Fluent Meshing多面体网格测评


四、后处理

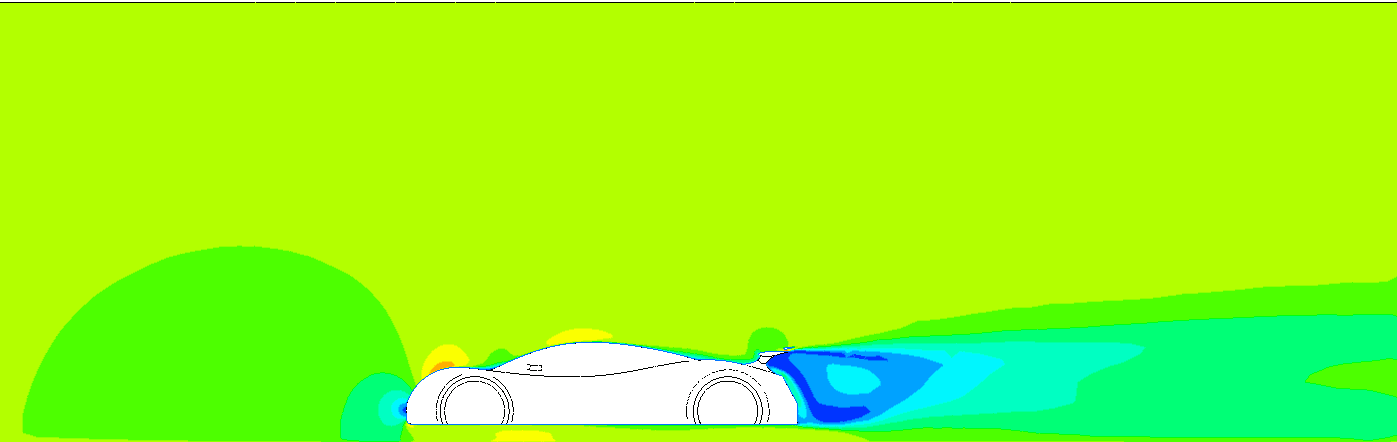

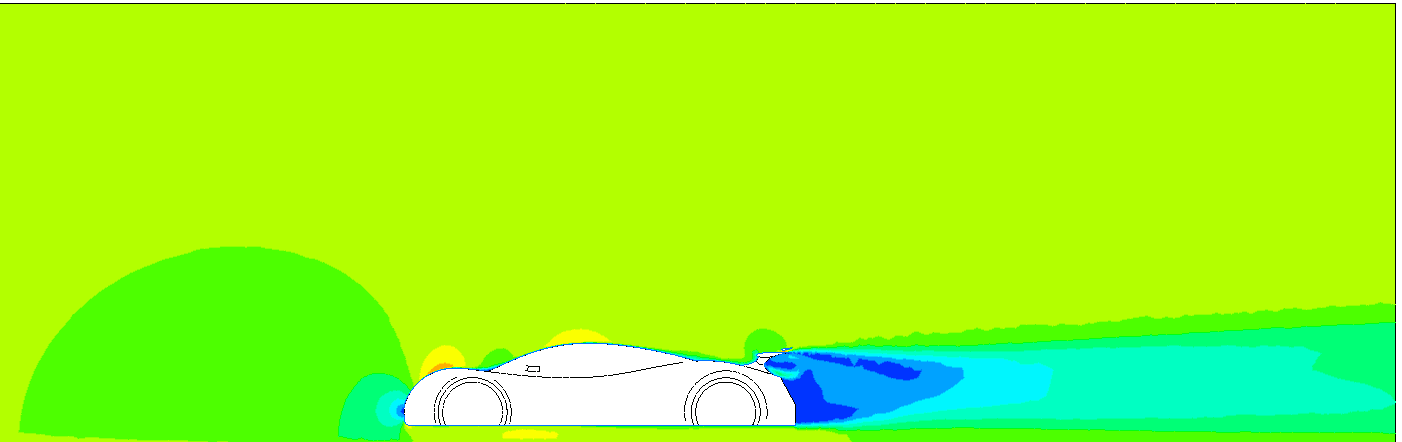

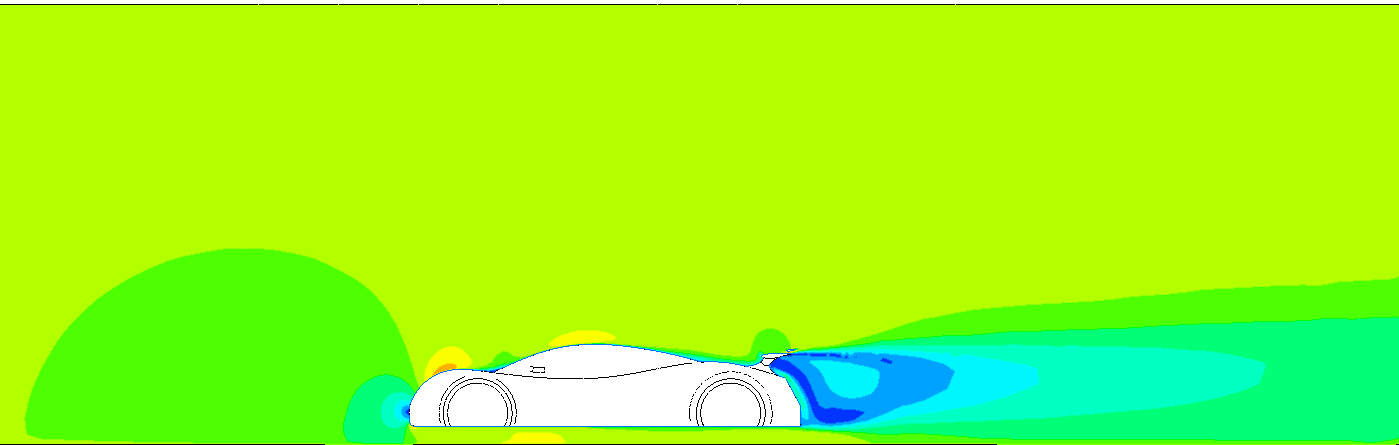

Ø  对称面速度分布云图

 Fluent Meshing多面体网格测评

四面体网格计算结果

Fluent Meshing多面体网格测评

多面体网格计算结果

Fluent Meshing多面体网格测评

六面体核心多面体网格计算结果

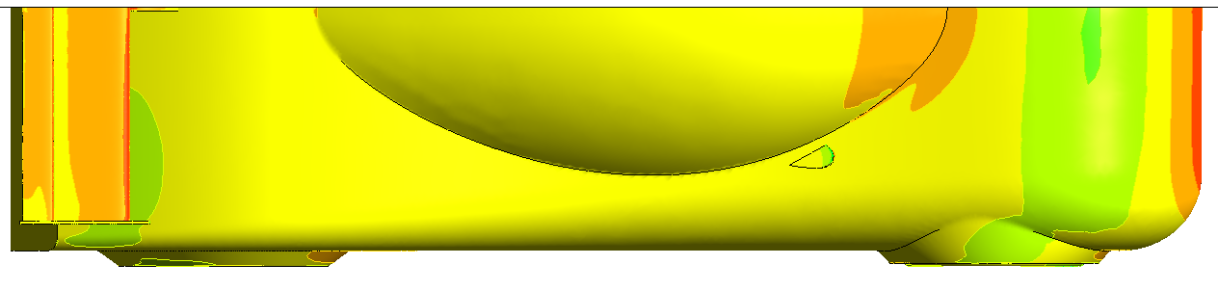

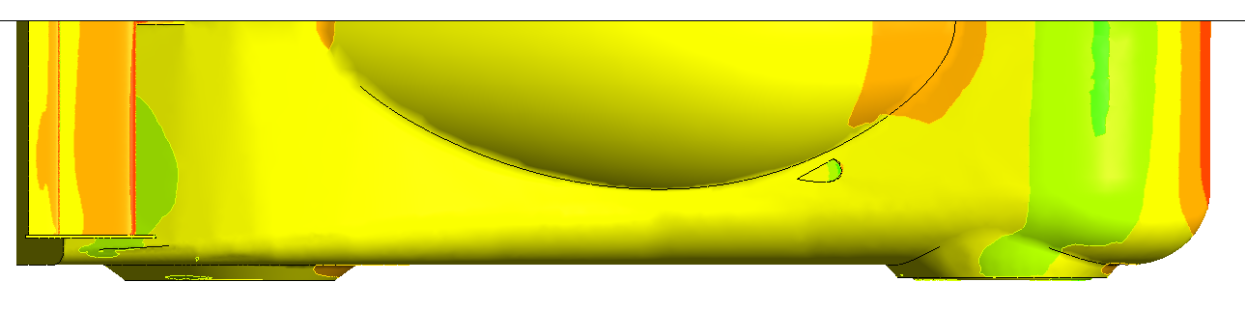

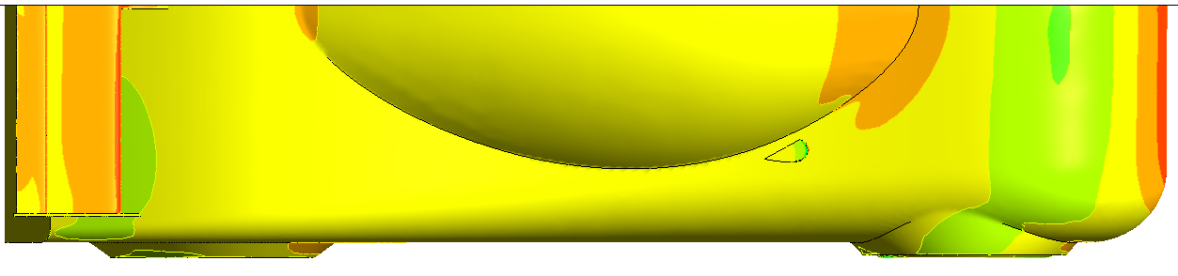

Ø  车身表面压力分布云图

Fluent Meshing多面体网格测评

四面体网格计算结果

Fluent Meshing多面体网格测评

多面体网格计算结果

Fluent Meshing多面体网格测评

六面体核心多面体网格计算结果


五、结论


从计算结果对比来看,三种类型的网格没有明显差别。只是在车后部尾翼下的部分,四面体网格的计算结果和多面体网格的计算结果略有差别,而两种多面体网格的结果则保持一致。车身表面的压力分布基本一致。


从网格数量以及计算时间上来看,四面体网格的网格数量大约是多面体网格网格数量的三倍以上,计算时间也大约为三倍左右。


因此,可以看出,多面体网格在网格数量以及网格质量上拥有较大的优势。尤其是在新版的Fluent中,Fluent Meshing的工作流得到了极大的简化,在操作使用方面,也得到了极大的提升。
