ANSYS AUTODYN 冲击爆炸专用显式动力学分析

概述

       ANSYS AUTODYN是一个显式有限元分析程序,用来解决固体、流体、气体及其相互作用的高度非线性动力问题。AUTODYN完全集成在ANSYS Workbench中,充分利用ANSYS Workbench的双向CAD接口、参数化建模以及方便实用的网格划分技术,还具有自身独特的前、后处理和分析模块。而且为了保证最高的计算效率,可以采取高度集成环境架构,在Microsoft Windows和Linux/Unix系统中以并行或者串行方式运行,支持共享内存和分布式集群。

ANSYS AUTODYN冲击爆炸专用显式动力学分析

       经过不断的发展和行业应用,AUTODYN具有完整、独特的分析功能包括:

· 有限元(FE),用于计算结构动力学

· 有限体积运算器,用于快速瞬态计算流体动力学(CFD)

· 无网格/粒子方法,用于大变形和碎裂(SPH)

· 多求解器耦合,用于多种物理现象耦合情况下的求解

· 丰富材料模型,同时包括本构响应和热力学

· 金属、陶瓷、玻璃、水泥、岩土、炸药、水、空气以及其它的固体、流体和气体的材料模型和数据

· 结构动力学、快速流体流动、材料模型、冲击、爆炸及冲击波响应分析


功能特性

       AUTODYN有别于一般的显式有限元或者计算流体动力学程序。从一开始,就致力于用集成的方式自然而有效的解决流体和结构的非线性行为,这种方法的核心在于把复杂的材料模型与流体结构程序的无缝结合。

AUTODYN有如下重要特性:

· 流体、结构的耦合响应

· 拥有FE、CFD和SPH等多个求解器,并且FE可以和其它的求解器耦合

· 除了流体和气体,其它有强度的材料(如金属)可以运用于所有的求解器

· 从FE求解器到CFD求解器的完全映射功能,反之亦然

· 高度可视化的交互式GUI界面

· 求解器与前、后处理器的无缝集成

· 完善的材料数据库,同时包含有热力学和本构响应

· 支持在共享内存和分布式内存系统上的并行和串行运算方式

· 直观的用户界面

· 大量实验现象的验证


求解方法:

· 拉格朗日(体积和结构)

· 欧拉(体积)

· 任意拉格朗日欧拉

· 无网格(SPH)

· 块体结构

· 非结构

· 大变形

· 非线性

· 固体力学

· 流体力学

· 冲击波

· 耦合


 前处理:

· ANSYS Workbench使用环境

· 交互式可视化界面

· 与求解器和后处理无缝集成

· 数据的可视化检查

· 模型产生的同时进行数据检查

· 全面的重启动功能:所有有效的数据可以在任一阶段被修改/添加/删除

· 材料数据库(200+)

· 上下文激活的在线帮助


CAE接口:

· ANSYS Workbench

· ANSYS ICEM CFD

· LS-DYNA

· TrueGrid

· NASTRAN


 并行处理:

· 共享的内存(SMP)

· 分布式内存(DMP)

· SMP和DMP的混合

· 可用于Windows NT/XP

· 可用于 Linux/Unix

· 自动任务分解

· 用户自定义任务分解


操作系统:

· Windows NT/2000/XP

· Linux

· Unix

ANSYS AUTODYN冲击爆炸专用显式动力学分析

埋置地雷的爆炸和对装甲车的毁伤效应


ANSYS AUTODYN冲击爆炸专用显式动力学分析

易损性评估分析

ANSYS AUTODYN冲击爆炸专用显式动力学分析

爆轰波对建筑物的冲击模拟

ANSYS AUTODYN冲击爆炸专用显式动力学分析


斜超高速冲击试验(UDRI和NASA许可)和模拟结果的比较

ANSYS AUTODYN冲击爆炸专用显式动力学分析

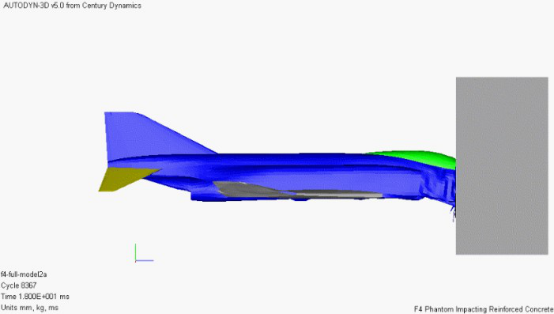

钢筋混凝土冲击模拟
